Назначение

Панели распределительных щитов ЩО-70 предназначены для комплектации распределительных устройств трехфазного переменного тока частотой 50 Гц напряжением 380/220 кВ для сетей с глухозаземленной нейтралью. Служат для приема и распределения электроэнергии.

Конструкция

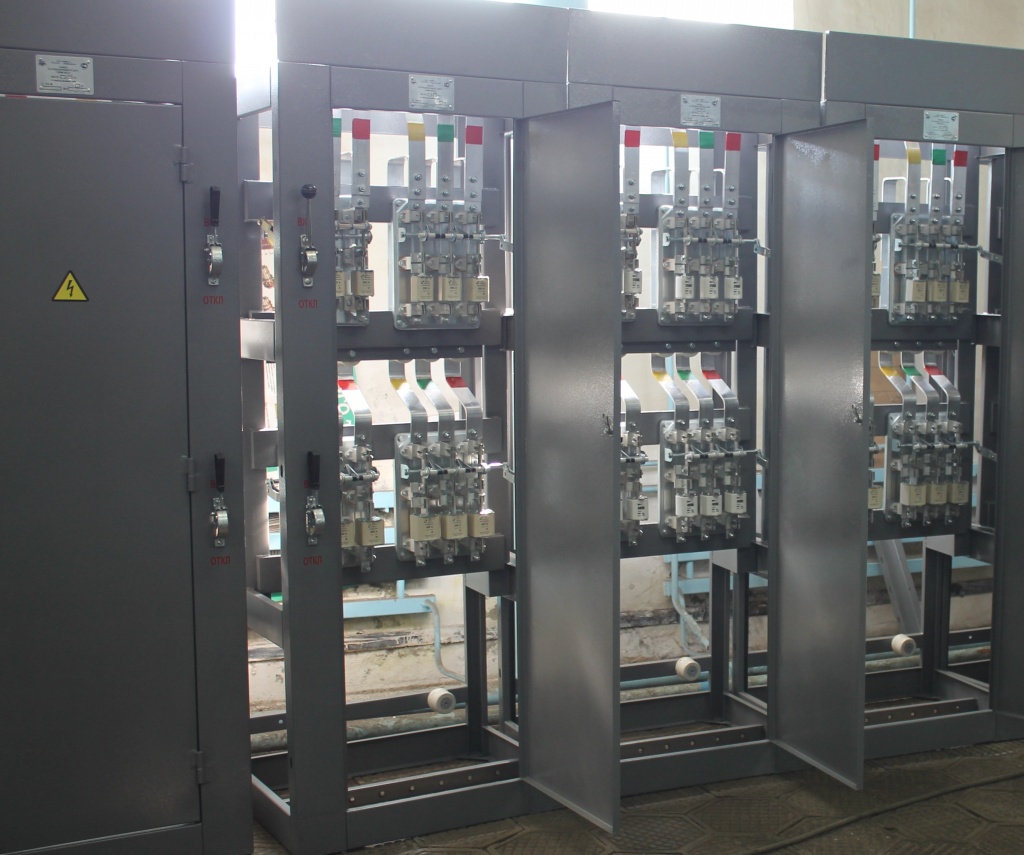

Панель представляет собой сварную металлоконструкцию. Обшивка панели выполняется листовым металлом. В комплектацию панели могут входить автоматические выключатели ВА, разъединители РЕ, рубильники РПС, плавкие предохранители, приборы контроля и учета электроэнергии . Предусмотрены все виды блокировок и защит. Состав электрооборудования и конструктивные особенности определяются в соответствии с опросными листами.

Условия эксплуатации
Высота над уровнем моря до 1000 м
Температура окружающей среды от - 45оС до + 45оС
Относительная влажность воздуха до 80 %

Структура условного обозначения
ЩО-70 - Х ХХ

номер схемы главных цепей

электродинамическая стойкость (1-30кА)

Номинальное напряжение: 220 В; 380 В; 660 В
Номинальный ток главных цепей: до 4000
А Габаритные размеры*, мм: 1000x600x2000
*по согласованию с заказчиком

Тип
панели
Схема первичных
соединений
Комплектация Назначение

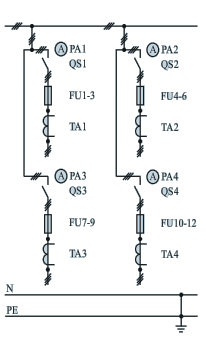

ЩО-70-1-01 QS 1, QS 2 — блок-рубильник 100 А
QS 3, QS 4 — блок-рубильник 250 А
FU 1-6 — предохранитель 100 А
FU 7-12 — предохранитель 250 А
TA 1, TA 2 — трансформатор тока 100/5 А
TA 3, TA 4 — трансформатор тока 200/5 А
PA 1, PA 2 — амперметр 100/5 А
PA 3, PA 4 — амперметр 200/5 А
Линейные
ЩО-70-1-02 QS 1-4 — блок-рубильник 250 А
FU 1-12 — предохранитель 250 А
TA 1-4 — трансформатор тока 200/5 А
PA 1-4 — амперметр 200/5 А
ЩО-70-1-03 QS 1, QS 2 — блок-рубильник 250 А
QS 3, QS 4 — блок-рубильник 400 А
FU 1-6 — предохранитель 250 А
FU 7-12 — предохранитель 400 А
TA 1, TA 2 — трансформатор тока 200/5 А
TA 3, TA 4 — трансформатор тока 400/5 А
PA 1, PA 2 — амперметр 200/5 А
PA 3, PA 4 — амперметр 400/5 А
ЩО-70-1-32 QS — разъединитель 630 А
FU 1-3 — предохранитель 630 А
TAA, B, C — трансформатор тока 600/5 А
PAA, B, C — амперметр 600/5 А
PV — вольтметр 0-500 В
Вводные
ЩО-70-1-33 QS — разъединитель 1000 А
TAA, B, C — трансформатор тока 1000/5 А
PAA, B, C — амперметр 1000/5 А
PV — вольтметр 0-500 В
ЩО-70-1-44 QS — разъединитель 1600 А
QF — автоматический выключатель 1600 А
TAA, B, C — трансформатор тока 1500/5 А
PAA, B, C — амперметр 1500/5 А
PV — вольтметр 0-500 В
ЩО-70-1-70 QS — разъединитель 630 А Секционные
ЩО-70-1-71 QS — разъединитель 1000 А
ЩО-70-1-72 QS 1, QS 2 — разъединитель 1000 А
QF — выключатель 1000
ЩО-70-1-73 QS 1, QS 2 — разъединитель 2000 А
QF — выключатель 1600 А
ЩО-70-1-74 QS 1, QS 2 — разъединитель 1600 А
QF — выключатель 1600 А
ЩО-70-1-75 QS 1, QS 2 — разъединитель 630 А
QF — выключатель 630 А

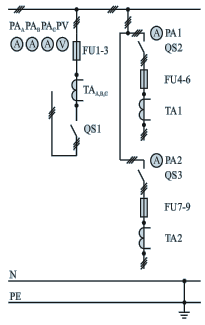

ЩО-70-1-85 QS 1 — разъединитель 630 А
QS 2, QS 3 — блок-рубильник 250 А
FU 1-3 — предохранитель 630 А
FU 4-9 — предохранитель 250 А
TAA, B, C — трансформатор тока 600/5 А
TA 1, TA 2 — трансформатор тока 200/5 А
PAA, B, C — амперметр 600/5 А
PA 1, PA 2 — амперметр 200/5 А
PV — вольтметр 0-500 В
Вводно-линейные
ЩО-70-1-87 QS 1-3 — разъединитель 630 А
FU 1-6 — предохранитель 630 А
1-2 TAA, B, C — трансформатор тока 600/5 А
1-2 PAA, B, C — амперметр 600/5 А
PV — вольтметр 0-500 В
Вводно-секционные

Опросный лист панели.docx Скачать
