Назначение

Камеры сборные одностороннего обслуживания предназначены для комплектации распределительных устройств трехфазного переменного тока частотой 50 Гц напряжением до 10 кВ для сетей с изолированной нейтралью. Служат для приема и распределения электроэнергии.

Конструкция

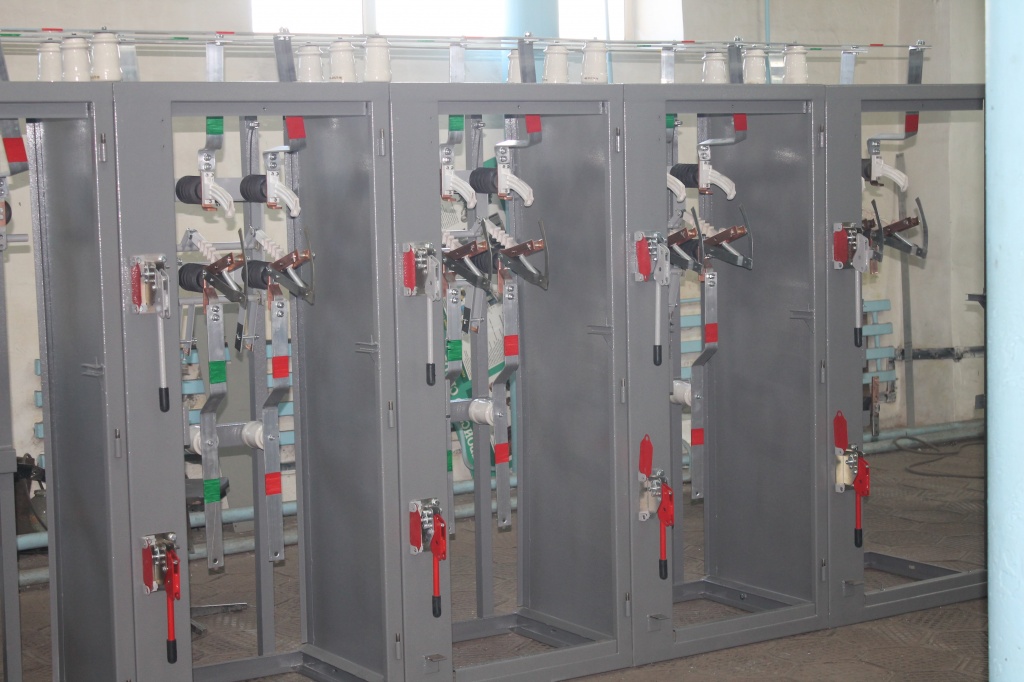

Камера представляет собой сварную металлоконструкцию. Обшивка камеры выполняется листовым металлом. В комплектацию ячейки входят выключатели нагрузки ВНА, предохранители ПКТ и заземляющие ножи. В состав камер с вакуумным выключателем входит шкаф РЗА, оснащенный устройствами защиты и аппаратурой цепей управления. Предусмотрены все виды блокировок и защит. Состав электрооборудования и конструктивные особенности определяются в соответствии с опросными листами.

Условия эксплуатации
Высота над уровнем моря до 1000 м
Температура окружающей среды от - 45оС до + 45оС
Относительная влажность воздуха до 80 %

Структура условного обозначения
КСО-208 Х ХХ ХХ

номинальный ток

номер схемы главных цепей

расположение привода (Л - левое, П - правое)


Номинальное напряжение, кВ  6;10
Номинальный ток, А  630
Габаритные размеры*, мм  1000 х 1000 х 2000
* по согласованию с заказчиком

Тип
камеры
Схема первичных
соединений
Комплектация Назначение
КСО 208-1н QSG - заземляющие ножи Заземление сборных шин
КСО 208-2н SQ - выключатель нагрузки
QSG - заземляющие ножи
Секционный разделитель
КСО 208-3н SQ - выключатель нагрузки
QSG - заземляющие ножи
Отходящия линия
КСО 208-4н QS - выключатель нагрузки
FU - предохранитель
QSG - заземляющие ножи
Линия на трансформатор
КСО 208-2в Q - вакуумный выключатель
QS - разъеденитель
QSG - заземляющие ножи
TA - трансформатор
Отходящая линия
