Назначение

Комплектные трансформаторные подстанции наружной установки типа КТП предназначены для приема, преобразования и распределения электрической энергии в сетях переменного трехфазного тока частотой 50 Гц напряжением до 10 кВ.

Конструкция

Трансформаторная подстанция представляет собой сварную металлоконструкцию. Обшивка подстанции выполняется листовым металлом, сэндвич-панелями или сайдингом. В модульное здание подстанции устанавливаются силовые понижающие трансформаторы, высоковольтное и низковольтное распределительное оборудование. Предусмотрены все виды блокировок и защит. Для ведения работ в здании установлены осветительные приборы и розетки. Состав электрооборудования и конструктивные особенности определяются в соответствии с опросными листами.

Условия эксплуатации
Высота над уровнем моря до 1000 м
Температура окружающей среды от - 45оС до + 45оС
Относительная влажность воздуха до 80 %

Структура условного обозначения

Х КТП(Х) -ХХ / Х-Х-Х / Х-ХХ ХХ

вид климатического исполнения

год разработки

номинальное напряжение НН

номинальное напряжение ВН

номинальная мощность трансформатора

тип вывода (К - кабельный, В - воздушный)

тип ввода (К - кабельный, В - воздушный)

вид (Т - тупиковая, П - проходная)

обшивка (У - сендвич-панель, С - сайдинг)

количество трансформаторов



Мощность силового трансформатора, кВА  25-2500
Номинальное напряжение на высоковольтной стороне, кВ  6;10
Номинальное напряжение на низковольтной стороне, кВ  0,23; 0,4; 0,69
Габаритные размеры (ширина х высота блока), мм  2300 х 2350

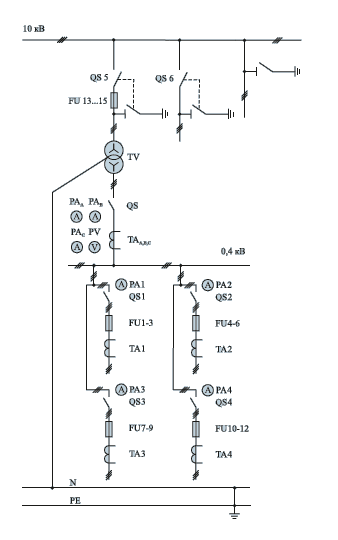

Однолинейная электрическая схема Комплектация
QS 1, QS 2 - блок-рубильник 100 А;
QS 3, QS 4 - блок-рубильник 250 А;
FU 1-6 - предохранитель 100 А;
FU 7-12 - предохранитель 250 А;
ТА 1, ТА 2 - трансформатор тока 100/5 А;
ТА 3, ТА 4 - трансформатор тока 200/5 А;
РА 1, РА 2 - амперметр 100/5 А;
РА 3, РА 4 - амперметр 200/5 А;
QS - разъединитель 1000 А;
ТАДВС - трансформатор тока 1000/5 А;
РАД вс - амперметр 1000/5 А;
PV - вольтметр 0-500 В;
QS 5, QS 6 - выключатель нагрузки;
FU 13-15 - предохранитель;
TV - силовой трансформатор.
