Ролики ленточных конвейеров

Ролики предназначены для поддержания верхней и нижней ветвей ленты в ленточных конвейерах, работающих в различных условиях эксплуатации.
Разрешены для эксплуатации во всех видах производств, использующих ленточные конвейеры, в подземных рудниках и угольных шахтах, в том числе опасных по газу и пыли.

Конструкция

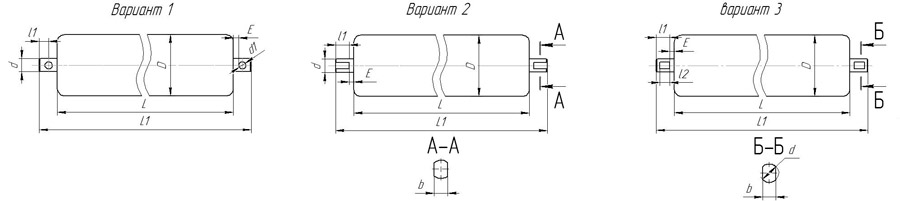

Основные виды и типоразмеры роликов:

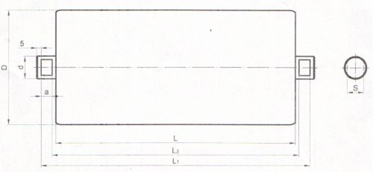

Исполнение 1 — рабочая поверхность гладкая «Г», с глухой лыской.

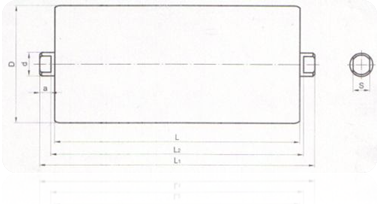

Исполнение 2 - рабочая поверхность гладкая«ГЛ» со сквозной лыской

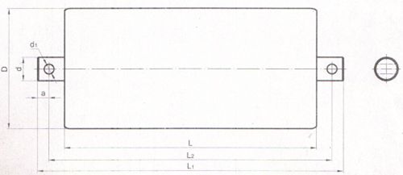

Исполнение 3 - рабочая поверхность гладкая «ГЛ» по концам оси под штифт.

Структура условного обозначения

Пример: 02 —ГЛ-127/465×306
1. Особенности внутренней конструкции роликов:
штампованный корпус из стали, лабиринтные кольца из полиэтилена — в обозначении индекс «02»
2. Исполнение рабочей поверхности (ГЛ — гладкая со сквозной лыской)
3. Диаметр обоймы (D); 127
4. Длина обоймы (L); 465
5. Обозначение подшипника — 306
6. Номер технического условия.

Вид климатического исполнения У; УХЛ категории размещения 1, ГОСТ 15150.

Габаритные размеры роликов:

Размеры в мм,								Подшипник
D	L	L2	L1	d	S	a	d1		304
89,114	160	208	226	с глухой лыской
	200	208	226
	250	258	276
	315	323	341
	380	388	406
	465	473	491
	530	538	556
	600	608	626	со сквозной лыской
	700	708	726	20	8,11, 12,14	8,9,10, 15	15,20
	750	758	776
	900	908	926
	950	958	976
	1150	1158	1176
	1400	1408	1426
	1600	1608	1626
127,133	250	258	276	с глухой лыской					305
	315	323	341		13; 14; 18	9; 10;12; 15	20; 25; 30
	380	388	406
	465	473	491
	530	538	556
	600	608	626
	670	678	702
	750	758	776	со сквозной лыской
	900	908	932		13; 14; 16; 18; 20; 22; 32	9; 10; 11; 12; 15; 20	20; 25; 30
	950	958	976
	1000	1008	1032
	1150	1158	1176
	1400	1408	1426
	1600	1608	1626
159,168,178	315	323	341	с глухой лыской					308
	380	388	406		16; 18; 22	10; 12; 15; 20	25;30,40
	465	473	491
	530	538	556
	600	608	626
	670	678	702
	750	758	776
	900	958	976	со сквозной лыской
	950	958	976		13; 14; 16; 18; 20; 22; 32	9; 10; 11; 12; 15; 20	20; 25; 30
	1000	1008	1032
	1150	1158	1176
	1400	1408	1426
	1600	1608	1626
	1800	1808	1832

Основные размеры роликов ленточных конвейеров:

Ширина ленты конвейера, мм	Диаметр обечайки ролика (d), мм	Длина обечайки ролика (L), мм
650	89	250, 280, 315, 350, 380, 430, 465, 750, 950
800	89	250, 280, 315, 350, 380, 430, 465, 750, 950
800	108	360, 380, 530, 600, 1150
1000	127,133	360, 380, 425, 465, 530, 600, 670, 1150, 1350, 1400
1200	159	360, 380, 425, 465, 530, 600, 670, 750, 900, 1150, 1350, 1400, 1600,1800
1400	159

Типы исполнения и обозначения роликов:

Тип	Исполнение		Обозначение
Тип	По рабочей поверхности	По концам оси	Обозначение
Верхний	Гладкий	С глухой лыской	Г
Верхний	Гладкий	Со сквозной лыской	ГЛ
Нижний	Гладкий	С глухой лыской	Н
Нижний	Гладкий	Со сквозной лыской	НЛ
